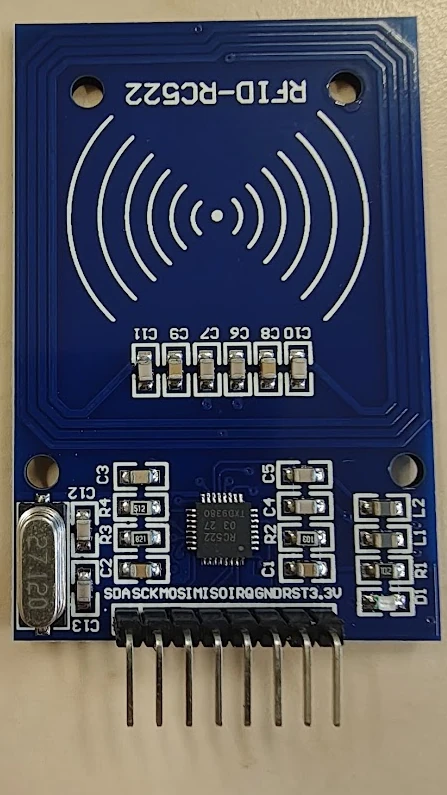

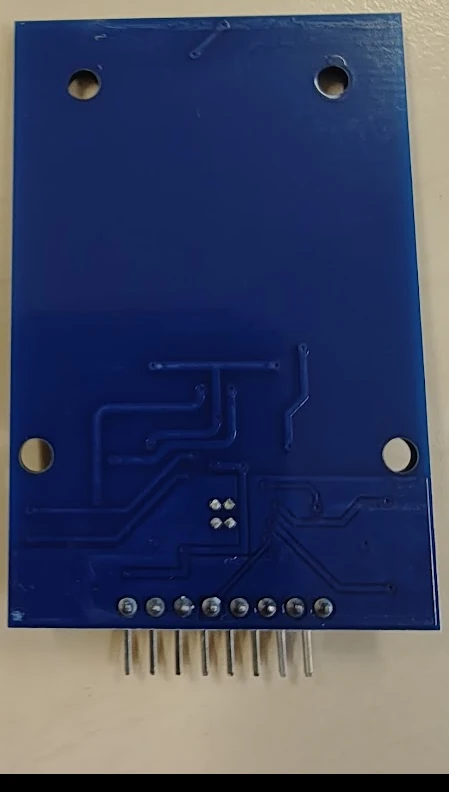

RFID-RC522 RFID-læser
Identifikation
| Felt | Værdi |
|---|---|
| Boardmærkning | RFID-RC522 |
| Reader-IC | NXP MFRC522 |
| Type | RFID-reader/writer med integreret printantenne |
| Radiofrekvens | 13,56 MHz |
| Understøttelse | ISO/IEC 14443 A, MIFARE og NTAG |
| Værtsinterface på modulet | SPI |
| Forsyning og logikniveau | 3,3 V |
Pinout
| Pin på modulet | SPI-funktion | Bemærkning |
|---|---|---|
SDA |
SS / CS |
Chip-select; er ikke I²C-data på dette modul |
SCK |
SCK |
SPI-clock |
MOSI |
MOSI |
Data fra controller til modulet |
MISO |
MISO |
Data fra modulet til controlleren |
IRQ |
Interrupt | Valgfri; de fleste Arduino-eksempler bruger den ikke |
GND |
Stel | Fælles stel med controlleren |
RST |
Reset/power-down | Digital styrepin |
3.3V |
Forsyning | Må ikke forbindes til 5 V |
Tilslutning og hensyn
Modulet forsynes fra 3,3 V. MFRC522's digitale signaler er også 3,3 V-logik; brug derfor level-shifting på signaler fra en 5 V-controller, medmindre boardets dokumentation udtrykkeligt siger, at de valgte pins arbejder ved 3,3 V.
SDA-navnet på printet er misvisende ved SPI-brug: pinnen er modulets
chip-select og kaldes typisk SS, CS eller NSS i biblioteker. Modulet har
en integreret antenne og en 27,12 MHz-krystal. Det er beregnet til kort og tags
ved 13,56 MHz; det er ikke kompatibelt med 125 kHz-RFID-tags.
Der er ingen sketches til komponenten i repoet endnu.
